Multi Line

Multi line.....mungkin tool ini jarang digunakan, karena dilihat fungsinya memang sangat sederhana, karena hanya membuat beberapa garis secara bersamaan, yang hal ini bisa dilakukan dengan mudah dengan perintah line lalu offset untuk jarak yang diinginkan. Tapi bila kita ingin membuat garis dengan type berlainan seperti garis continue, dash dot, dashed dll, secara bersamaan maka perintah multi line adalah pilihan yang tepat. Perintah multi line mempunyai kemampuan maksimal,membuat garis sebanyak 16 jajar (kalau gak salah, sorry....belum pernah coba sih.....).
Berikut adalah cara membuat beberapa garis dengan multi line:
  • Command: mlstyle atau Format >> multiline style... , lalu akan keluar kotak dialog seperti dibawah ini,

  • Pilih new... lalu ketik nama multi line yang ingin dibuat, sbagai contoh tembok
  • Pilih modify...setelah itu akan muncul kotak dialog seperti dibawah ini.

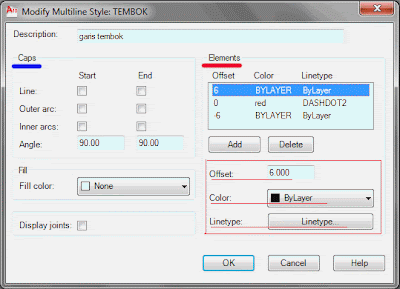

  • Pada kotak dialog ini terdapat 2 bagian utama yaitu caps...(garis warna biru) dan elements...(garis warna merah)
  • Pada bagian caps terdapat pilihan untuk memberi variasi pada awal dan akhir garis yaitu berupa line/garis dan arc/setengah lingkaran untuk menutup beberapa garis multi line dan ini bisa dikombinasi dengan meng-aktifkan ceklist dan mengatur sudut sesuai kebutuhan kita.
  • Pada bagian elements inilah kita mensetting berapa garis yang kita butuhkan, jarak antar garis, jenis garis dan warna garis.
  • Untuk menambah atau mengurangi garis dengan tombol add atau delete (hasil bisa dilihat seperti pada view (panah biru diatas)
  • Lalu aktifkan salah satu garis untuk merubah jarak, warna dan type garis pada kotak merah dibawah. untuk mengatur jarak garis kita membuat gap tidak harus dari titik 0. Misal 6,0,-6 sama dengan 0,-6,-12 atau 0,6,12
  • Setelah selesai, tinggal membuat garis multi line,
  • Command: mline atau draw >> multiline, pilih jenis garis yang kita inginkan jika ada beberapa nama multi line.
  • Untuk mengedit pertemuan garis multi line adalah,
  • Comand: mledit atau modify >> object >> multiline... akan tampil kotak dialog seperti dibawah ini,

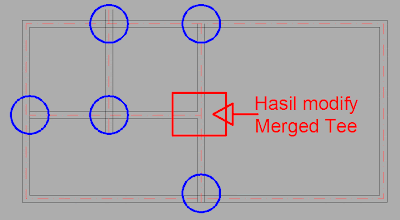

  • Sebagai contoh lingkaran warna biru dibawah adalah multi line yang kita buat tidak beraturan pertemuanya lalu kita edit dengan merged tee(klick kotak biru diatas lau klick obyek garis), hasilnya akan menjadi seperti kotak merah dibawah.
  • Setelah selesai edit lalu kita explode (agar menjadi obyek terpisah) supaya lebih mudah memodifikasi atau menambah obyek lain, untuk denah rumah mungkin akan ditambah pintu, perabot dll.
