Sprocket type RS20B

SPROCKET RS-20B (SINGLE STRAND)







Z PCD OD BD max HD HL W
9 92.83 106 40 62 50 1.6
10 102.75 117 45 65 50 1.9
11 112.70 127 51 75 50 2.3
12 122.67 138 57 86 50 2.9
13 132.67 148 63 94 50 3.1
14 142.68 158 66 98 50 3.6
15 152.71 168 66 98 50 4.2
16 162.75 179 66 98 50 4.6
17 172.79 189 75 107 50 5.3
18 182.84 199 75 107 50 5.7
19 192.90 209 75 107 50 6.1
20 202.96 220 75 107 50 6.5
21 213.03 230 75 107 56 7
22 223.10 240 80 117 56 7.9
23 233.17 250 80 117 56 8.5
24 243.25 260 80 117 56 8.8
25 253.32 270 80 117 56 9.3
26 263.41 281 80 117 56 9.8
27 273.49 291 80 117 56 10.3
28 283.57 301 80 117 56 10.9
29 293.66 311 80 117 56 11.5
30 303.75 321 80 117 56 12.1
31 313.83 331 80 117 56 13
32 323.92 341 80 117 56 13.4
33 334.01 352 80 117 56 14.5
34 344.10 362 80 117 56 16.1
35 354.20 372 89 127 63 16.6
36 364.29 382 89 127 63 17.5
37 374.38 392 89 127 63 18
38 384.48 402 89 127 63 18.9
39 394.57 412 89 127 63 20
40 404.67 422 89 127 63 20.4
41 414.77 433 89 127 63 21.5
42 424.86 443 89 127 63 22.6
43 434.96 453 89 127 63 23.5
44 445.06 463 89 127 63 24
45 455.15 473 89 127 63 24.7
48 485.45 503 89 127 63 27.5
50 505.65 524 89 127 63 30
54 546.05 564 103 147 80 37.4
60 606.66 625 103 147 80 44.3
65 657.17 675 103 147 80 53
70 707.68 726 103 147 100 44.7
72 727.89 746 103 147 100 46
75 758.20 777 103 147 100 47

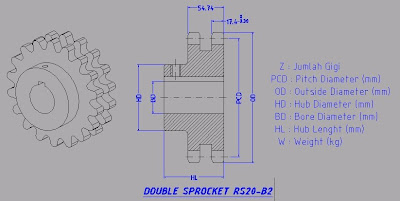

SPROCKET RS-20B-2 (DOUBLE STRAND)







Z PCD OD BD max HD HL W
10 102.75 117 46 58 80 3.5
11 112.70 127 55 60 80 4.2
12 122.67 138 60 69 80 5
13 132.67 148 66 80 80 6
14 142.68 158 75 88 80 7
15 152.71 168 80 95 80 7.1
16 162.75 179 89 100 80 7.7
17 172.79 189 89 100 80 8.9
18 182.84 199 89 120 90 9.6
19 192.90 209 89 120 90 12.8
20 202.96 220 89 130 90 13.5
21 213.03 230 89 130 90 14.3
22 223.10 240 89 117 90 15.5
23 233.17 250 89 117 90 16.6
24 243.25 260 137 117 90 17.8
25 253.32 270 137 117 90 18.5
26 263.41 281 137 117 90 19.8
27 273.49 291 137 117 90 21
28 283.57 301 137 117 90 22
30 303.75 321 137 117 90 24
32 323.92 341 137 117 90 27.3
35 354.20 372 137 117 90 30
36 364.29 382 137 117 90 32.9
38 384.48 402 137 127 90 36.5
40 404.67 422 147 127 100 40
42 424.86 443 147 127 100 45.7
45 455.15 473 147 127 100 49
48 485.45 503 147 127 100 53.3
54 606.66 564 147 127 100 63
60 606.66 625 147 127 125 68
